Een schade-opname in 3D helpt om de zichtbare situatie van een gebouw, ruimte of installatie vast te leggen en later terug te bekijken. De ruimtelijke context maakt duidelijk waar een waarneming hoort. Detailfoto’s, aanvullende metingen en het oordeel van een deskundige blijven nodig wanneer je wilt weten wat de oorzaak, ernst of passende vervolgstap is.
Wat leg je met een 3D-schade-opname vast?

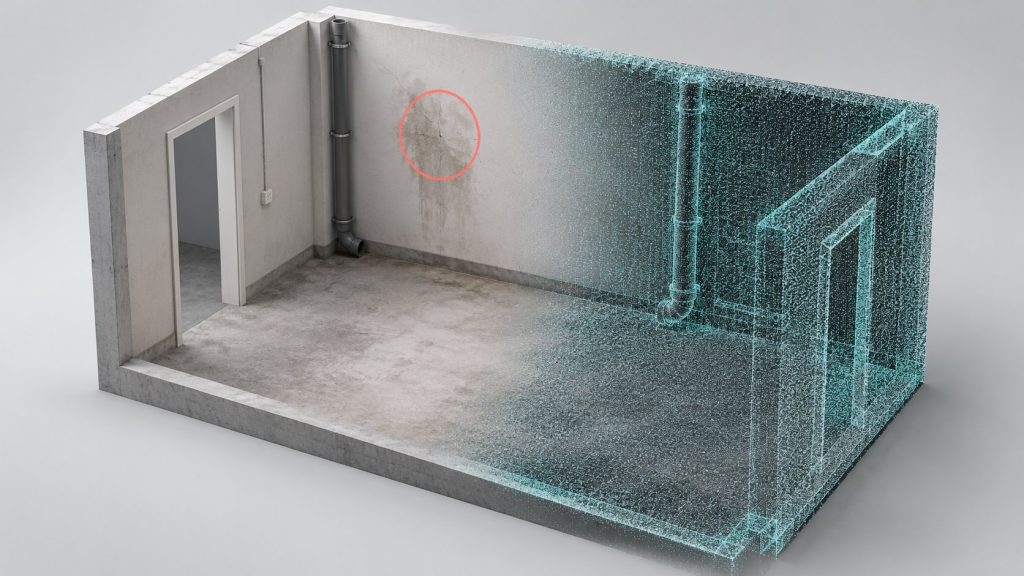

Bij een 3D-schade-opname wordt de aangetroffen situatie digitaal geregistreerd. Afhankelijk van de methode ontstaat een visuele rondgang, een puntenwolk of een combinatie van ruimtelijke data en foto’s. Zo kan een projectteam terugvinden waar een beschadiging, verkleuring of andere waarneming is gezien.
De waarde zit vooral in de samenhang: welk vertrek, welke zijde van de installatie en welke aangrenzende onderdelen horen bij de foto? Dat is nuttig wanneer meerdere mensen een situatie bespreken of wanneer de locatie na schoonmaak, herstel of verbouwing verandert. Een afzonderlijke foto van een detail blijft daarnaast belangrijk.
Maak daarom onderscheid tussen drie taken: vastleggen wat zichtbaar is, aanvullend onderzoeken wat nog onbekend is en beoordelen wat de bevindingen betekenen. Die taken kunnen samen in een project voorkomen, maar zijn niet automatisch onderdeel van dezelfde opnameopdracht.
Wanneer voegt ruimtelijke vastlegging iets toe?
Bij meerdere ruimtes of samenhangende onderdelen
Bij verspreide waarnemingen helpt een overzicht om foto’s en opmerkingen op de juiste plek terug te vinden. Bijvoorbeeld wanneer een beheerder, aannemer en adviseur verschillende delen van een installatie of gebouw bespreken. Het voordeel is een gedeeld uitgangspunt, niet dat iedereen daardoor automatisch dezelfde conclusie trekt.
Wanneer de situatie gaat veranderen
Voor een opruim- of herstelronde kan vastlegging zinvol zijn, mits de locatie daarvoor is vrijgegeven en de opname in de werkplanning past. Leg datum, opnamegebied en veranderingen tussen verschillende bezoeken vast. Een opname achteraf kan niet laten zien hoe een niet-opgenomen onderdeel er daarvoor uitzag.
Voor gericht overleg op afstand
Een visuele omgeving kan een gesprek ondersteunen zonder dat iedereen voor ieder overleg naar de locatie reist. Dat is iets anders dan vaststellen dat een inspectiebezoek overbodig is. De beoordelaar bepaalt welke aanvullende gegevens of waarnemingen nodig zijn.
Wat een opname niet zelfstandig kan aantonen
Een zichtbare scheur zegt op zichzelf niet waardoor deze is ontstaan. Een droge buitenkant sluit geen vocht achter een afwerking uit. En een niet-zichtbaar deel van een constructie wordt niet inzichtelijk doordat je een 3D-weergave hebt. Geef ontbrekende of afgeschermde zones daarom expliciet aan.
Ook een meetfunctie in een viewer is geen algemene nauwkeurigheidsgarantie. De opnametechniek, dekking, puntdichtheid, verwerking en controle moeten passen bij het meetdoel. Leica beschrijft bij het vergelijken van puntenwolken bijvoorbeeld dat ruis en schaarse meetpunten de kwaliteit van de vergelijking kunnen beperken.
Een opname stelt niet automatisch de oorzaak, constructieve veiligheid, aansprakelijkheid of verzekeringsdekking vast. Spreek af welke deskundige de gegevens beoordeelt en welk aanvullend onderzoek daarvoor nodig is.
Combineer overzicht, details en onderzoeksgegevens
Kies de documentatie bij de vraag die moet worden beantwoord. Meer 3D-data is niet in elk geval beter dan een goed gefotografeerd detail met duidelijke locatie en datering.
| Vraag | Bruikbare documentatie | Aanvullend afstemmen |
|---|---|---|
| Waar zit de waarneming? | Ruimtelijk overzicht met een herkenbare locatieverwijzing. | Object- of ruimtenummer en de positie van de detailfoto. |
| Hoe ziet het oppervlak eruit? | Scherpe detailfoto’s, beschrijving en zo nodig een schaalreferentie. | Benodigde beeldresolutie, belichting en bereikbaarheid. |
| Is er een geometrisch verschil? | Daarvoor geschikte, gecontroleerde meetdata. | Referentie, meetkwaliteit en vergelijkbaarheid van opnames. |
| Wat is de oorzaak of betekenis? | Opnamegegevens als onderdeel van een onderzoeksdossier. | Deskundige beoordeling en eventuele aanvullende metingen. |
Een verhuurder die de staat van een ruimte wil vastleggen, heeft een andere vraag dan een constructeur die vervorming onderzoekt. Maak dat verschil zichtbaar in de opdracht voordat apparatuur of software wordt gekozen.
Zo maak je een waarneming terugvindbaar
Een stip in een 3D-omgeving is pas nuttig wanneer duidelijk is wat ermee wordt bedoeld. Gebruik per waarneming een vaste beschrijving:
- Locatie en onderdeel. Benoem ruimte, verdieping, gevelzijde of installatieonderdeel, plus de positie in het overzicht.
- Datum en opnamemoment. Maak onderscheid tussen de datum van vastlegging en een eventueel eerder gemelde waarneming.
- Wat zichtbaar is. Beschrijf bijvoorbeeld een verkleuring of beschadiging zonder een onbevestigde oorzaak als feit op te schrijven.
- Bijbehorende gegevens. Koppel detailfoto’s, meetrapporten of eerdere documenten aan hetzelfde herkenbare nummer.
- Status en vervolg. Noteer wie de waarneming beoordeelt en welke vraag nog openstaat. Houd een eerste melding gescheiden van een afgeronde beoordeling.
In een projectomgeving kan dit met annotaties gebeuren. Een duidelijk register met locatieverwijzingen kan ook volstaan. Bepaal vooraf wie gegevens mag toevoegen of wijzigen en hoe eerdere versies bewaard blijven.
Voor en na vergelijken vraagt een passende referentie
Voor voortgang of herstel is het nuttig om hetzelfde gebied op verschillende momenten terug te kunnen zien. Laat daarbij zien welke opname van wanneer is. Een verschil in fotohoek, licht, afscherming of dataverwerking kan de indruk van verandering geven zonder dat het onderdeel zelf is veranderd.
Wil je veranderingen meten in plaats van alleen bekijken? Dan moeten de opnames daarvoor geschikt en onderling uitgelijnd zijn. Vraag welke referenties en kwaliteitscontroles worden gebruikt. De documentatie van Leica over profielvergelijking laat zien dat zo’n vergelijking een afzonderlijke analyse van meetgegevens is, niet alleen twee plaatjes naast elkaar.
Een eerste opname kan als uitgangssituatie dienen. Of die voldoet aan de eisen van een formele bouwkundige vooropname of onderzoeksopdracht, moet vooraf met de verantwoordelijke partij worden afgesproken. Geef een visuele registratie niet achteraf een zwaardere status dan waarvoor zij is gemaakt.
Wat spreek je af over oplevering en kosten?
De begroting hangt niet alleen af van de grootte van de locatie. Bereikbaarheid, detailniveau, aantal ruimtes, benodigde meetkwaliteit, aanvullende foto’s en verwerking bepalen mede het werk. Meerdere opnamemomenten en specialistische beoordeling zijn afzonderlijke onderdelen om te bespreken.
- Welke ruimtes en onderdelen worden vastgelegd, en welke niet?
- Ontvang je bestanden, een fotoregister, kijktoegang of een combinatie?
- Wie koppelt waarnemingen aan het overzicht en controleert de overdracht?
- Hoe worden toegangsrechten, opslag, bewaartermijn en eventuele export geregeld?
- Wat valt onder de opname en wat onder aanvullend onderzoek of een beoordeling?
Leg ook vast wie het dossier ontvangt. Een deelbare link voor overleg en een overdraagbaar archief voor later zijn niet noodzakelijk hetzelfde product.
Veelgestelde vragen over schade-opname in 3D
Is een 3D-render geschikt als vastlegging van schade?
Een render is een gemaakte visualisatie. Die kan iets uitleggen, maar is niet hetzelfde als een opname van de aangetroffen situatie. Houd illustraties en opgenomen gegevens herkenbaar uit elkaar.
Wordt iedere scheur of beschadiging zichtbaar?
Nee. Zichtbaarheid hangt onder meer af van bereikbaarheid, afscherming en het detailniveau van de opname. Voor kleine oppervlaktedetails kunnen gerichte foto’s of andere metingen nodig zijn.
Kan een opname worden gebruikt in overleg met een verzekeraar?
Opnamegegevens kunnen als documentatie worden gedeeld. Spreek vooraf met de betrokken partijen af welke gegevens en deskundige beoordeling zij nodig hebben. De opname garandeert geen acceptatie, dekking of uitkomst van een claim.
Vervangt een digitale opname een inspecteur op locatie?
Niet automatisch. Een opname kan voorbereiding en overleg ondersteunen. De verantwoordelijke deskundige bepaalt of de beschikbare gegevens volstaan of dat een bezoek en aanvullend onderzoek nodig blijven.
Begin met de locatie en de vraag die je wilt beantwoorden
Beschrijf wat je wilt vastleggen, wie de gegevens gaat gebruiken en wat er op de locatie gaat veranderen. Voor technische locaties en constructies is onze dienst voor 3D-opname van infrastructuur een passende eerste route. Gaat je vraag over de voorbereiding? Lees dan ook hoe je een 3D infrascan uitvraagt.
Vertel ons over de locatie, je doel en de gewenste vervolgstap.
