Fotogrammetrie
laten uitvoeren
Van beelden uit verschillende hoeken naar een digitale vorm die je kunt bekijken en gebruiken. Wij helpen je bij de opname en uitwerking, met het gewenste 3D-resultaat als vertrekpunt.
Wanneer is fotogrammetrie een passende keuze?
Fotogrammetrie kan interessant zijn als je de zichtbare vorm en het uiterlijk van een bestaand object of een locatie digitaal wilt vastleggen. Denk aan een decoratief object, een geveldetail of een kunstwerk dat je vanuit meerdere zijden kunt fotograferen.
De methode gebruikt overeenkomstige kenmerken in overlappende beelden. Verschillende gezichtspunten geven de verwerking informatie over de ruimtelijke vorm. Een reeks bijna identieke foto's vanaf dezelfde plek is daarom iets anders dan een opname die het onderwerp werkelijk rondom dekt.
Het doel bepaalt of deze aanpak geschikt is. Een model voor online presentatie stelt andere eisen dan een bron voor maatvoering of technische uitwerking. Begin dus bij wat iemand met het resultaat moet kunnen doen, niet bij een bestandsnaam of het aantal foto's.
Gaat het om een compleet gebouw met ruimtes, installaties en een bestaande situatie die moet worden vastgelegd? Bekijk ook een gebouw laten scannen. Afhankelijk van de vraag kan een andere opnamemethode of combinatie beter passen.
Een goede opname begint vóór de eerste foto
Bereikbaarheid, materiaal en omgeving bepalen welke voorbereiding nodig is. Een helder opnameplan voorkomt dat een belangrijk vlak pas tijdens de verwerking ontbrekend blijkt.
Rondom kijken, niet alleen rondom lopen
Bovenkanten, onderzijden, diepe openingen en delen achter obstakels vragen aparte aandacht. Een onderwerp kan op een overzichtsfoto compleet lijken terwijl aansluitende vlakken uit geen enkele hoek zichtbaar zijn. Toegang en veilige opnameposities horen bij de voorbereiding.
Herkenbare details helpen
Een oppervlak met zichtbare structuur is een ander vertrekpunt dan transparant glas, een spiegelende afwerking of een egaal vlak. Reflecties en veranderende belichting kunnen het vinden van overeenkomsten bemoeilijken. Soms is een andere methode geschikter.
Leg vast wat het model moet betekenen
Zijn afmetingen, schaal of een aansluiting op andere gegevens nodig? Dan moeten de referentie en de gewenste controle vooraf duidelijk zijn. Een visueel overtuigend 3D-model is op zichzelf geen bewijs van de benodigde maatnauwkeurigheid.

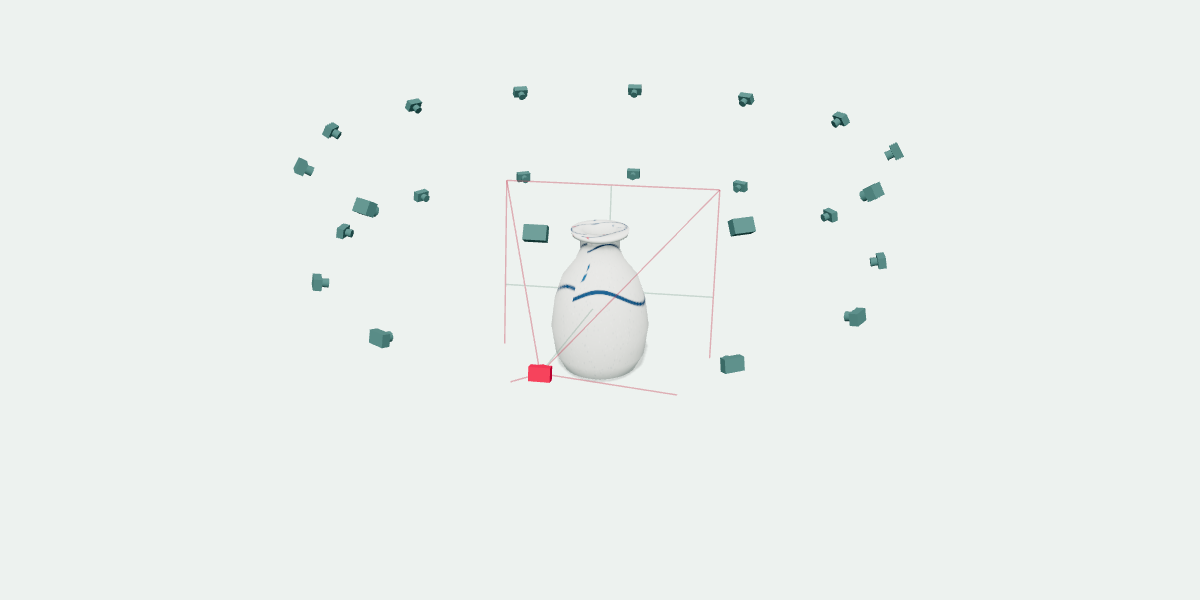

De demonstratie bovenaan toont twee ringen met voorbeeldstandpunten rond een zelf ontworpen vaas. Elk geselecteerd punt heeft een werkelijk gerenderd bijbehorend beeld. De vaas is vooraf gemodelleerd: deze illustratie voert geen fotogrammetrische reconstructie uit en is geen voorbeeld van een uitgevoerde klantopname.
Van opnamebeelden naar de juiste 3D-output
Foto's verzamelen, reconstrueren en een bestand klaarzetten voor gebruik zijn verschillende stappen. Welke uitwerking nodig is, hangt af van de toepassing.
- Opname en broncontrole
- Het onderwerp wordt vanuit de benodigde richtingen vastgelegd. Daarna wordt beoordeeld of de beelden bruikbaar zijn en of belangrijke delen voldoende zijn opgenomen. Bewegende onderdelen of veranderende omstandigheden kunnen extra opnamewerk vragen.
- Ruimtelijke reconstructie
- Bij een gebruikelijke beeldgebaseerde verwerking worden eerst beeldverbanden en cameraposities bepaald. Die vormen een basis voor verdere reconstructie. Het resultaat kan gaten of ruis bevatten waar de broninformatie onvoldoende is; die plekken moeten herkenbaar worden beoordeeld, niet stilzwijgend als gemeten werkelijkheid worden ingevuld.
- Puntenwolk, mesh en textuur
- Afhankelijk van de opdracht kan uitvoer bestaan uit een puntenwolk, een oppervlaktemodel en bijbehorende textuurinformatie. Een puntenwolk bevat punten, een mesh beschrijft een oppervlak. Dat zijn andere gegevens dan een bewerkbaar CAD- of BIM-model. De gids over puntenwolken bekijken verduidelijkt dat verschil.
- Presentatie en overdracht
- Voor een website kan aanvullende vereenvoudiging, materiaalvoorbereiding en een passend uitwisselformaat nodig zijn. Een 3D-viewer maakt een voorbereid model interactief toegankelijk. Leg daarnaast vast welke bronbestanden je krijgt, wie ze mag gebruiken en wie latere wijzigingen verzorgt.
Heb je vooral een productbestand nodig voor een configurator of webshop? Dan is een 3D-productmodel laten maken mogelijk een betere omschrijving van de opdracht. Fotogrammetrie kan een bron opleveren, maar maakt een object niet automatisch configureerbaar of geschikt voor fabricage.
Wat kost fotogrammetrie laten uitvoeren?
De prijs hangt samen met de opname en de gewenste uitwerking. De afmetingen en bereikbaarheid van het onderwerp, materiaalgedrag, hoeveelheid detail en omgeving tellen mee. Ook bestaande bruikbare foto's kunnen invloed hebben op wat nog moet worden opgenomen.
Een webmodel vraagt andere bewerkingen en controles dan een uitgebreide bronoverdracht. Beschrijf daarom de toepassing, het vereiste detail en de beoogde gebruiker. Daarmee wordt een voorstel vergelijkbaar op resultaat in plaats van alleen op de term '3D-scan'.
Voor een eerste beoordeling helpen overzichtsfoto's, globale afmetingen en informatie over de locatie. Geef aan of een object verplaatst kan worden, welke zijden bereikbaar zijn en of er toegangs- of opnamebeperkingen gelden.
Heb je zelf al foto's?
Laat weten hoe en wanneer ze zijn gemaakt en of er volledige originele bestanden beschikbaar zijn. Het vooraf bekijken van een selectie kan helpen bepalen of die reeks geschikt is of dat aanvullende opname nodig is. Een map met veel beelden is niet automatisch een complete dataset.
Maak afspraken over opname en publicatie
Toestemming om een object te fotograferen betekent niet automatisch dat alle beelden en modellen openbaar mogen worden gebruikt. Bespreek gebruiksrechten, herkenbare personen, vertrouwelijke details en eventuele auteursrechten vóór opname of online publicatie. Een besloten overdracht en een publieke viewer zijn verschillende keuzes.
Veelgestelde vragen over fotogrammetrie
Hoeveel foto's zijn er nodig voor fotogrammetrie?
Er is geen universeel aantal voor ieder onderwerp. De vorm, het benodigde detail, bereikbaarheid en overlap bepalen de opname. De 24 beelden in onze illustratie zijn gekozen om opnamepunten begrijpelijk te tonen, niet als minimum of aanbeveling voor jouw project.
Wat is het verschil met een laserscan?
Fotogrammetrie leidt ruimtelijke informatie af uit beelden. Een laserscanner meet met laserlicht. Beide kunnen onderdeel zijn van een digitale opname, maar stellen andere eisen aan onderwerp en omgeving. Het gewenste gebruik en de benodigde controle bepalen welke methode passend is.
Kan ieder glanzend of transparant object worden vastgelegd?
Niet ieder oppervlak is even geschikt voor beeldgebaseerde reconstructie. Transparantie, sterke reflecties en weinig herkenbare details kunnen problemen geven. Laat materiaal en afwerking vooraf zien, zodat de haalbaarheid en eventuele alternatieven beoordeeld kunnen worden.
Krijg ik meteen een bruikbaar webshopmodel?
Een reconstructie en een webklaar productmodel zijn verschillende resultaten. Opschonen, vereenvoudigen, materiaalvoorbereiding en testen in de doelviewer kunnen aanvullend nodig zijn. Geef vooraf aan waar en hoe je het model wilt tonen.
Kun je maten aflezen uit het model?
Alleen wanneer schaal, referentie en controle passend zijn ingericht voor dat gebruik. Een aantrekkelijke weergave bewijst geen maatnauwkeurigheid. Benoem bij je aanvraag welke afmetingen belangrijk zijn en waarvoor je ze wilt gebruiken.
