Plattegrond
laten maken
Laat zien hoe een woning of bedrijfsruimte in elkaar zit. Met een heldere 2D-plattegrond, een ruimtelijke 3D-presentatie of beide, vanuit een bestaande tekening of een gerichte opname.
De indeling zien zonder er al te zijn
Foto's laten een ruimte zien, maar maken de samenhang tussen vertrekken niet altijd duidelijk. Een plattegrond brengt toegang, verbindingen en verhoudingen bij elkaar in een leesbaar overzicht.
Dat helpt bij de presentatie van een woning voor verkoop of verhuur, het uitleggen van een kantoorindeling of een eerste gesprek over ander ruimtegebruik. Voor een ruimtelijke indruk kan dezelfde indeling in 3D worden uitgewerkt.
Het doel bepaalt wat de tekening nodig heeft. Een overzicht voor een advertentie vraagt andere labels en vormgeving dan een onderlegger waarop een ontwerper verderwerkt. Begin daarom bij de ontvanger, niet bij het mooiste bestand.
Een 2D- of 3D-plattegrond laten maken?
Beide kunnen dezelfde indeling tonen, maar beantwoorden een andere vraag. Samen bieden ze overzicht en ruimtelijk begrip, zonder dat je van ieder vertrek een volledige interieurvisualisatie nodig hebt.
2D: de indeling direct leesbaar
Ruimten, wanden, openingen en relevante benamingen in een overzicht van bovenaf. Met een rustige lijnvoering en, waar nodig, afgesproken maatvoering.
Geschikt voor een brochure, presentatie, overleg of gerichte basisinformatie over de bestaande indeling.
3D: de ruimte kunnen voorstellen

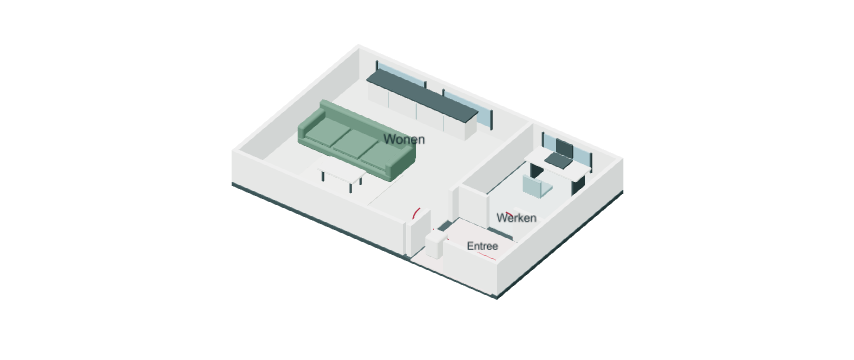

Een opengewerkt ruimtelijk beeld met hoogte, materialen en eventueel eenvoudige inrichting. Het maakt de verhouding tussen vertrekken en functies begrijpelijk.
De inrichting kan illustratief zijn. Leg vast of je de huidige situatie wilt tonen of een herkenbaar gemarkeerde indelingssuggestie.
Bewerkbaar: verder met de tekening
Heeft een ontwerper lijnwerk nodig? Dan draait de opdracht ook om lagen, eenheden, details en een passend CAD-formaat. Dat is meer dan een presentatieafbeelding.
Bekijk scan to CAD als bestaande scandata naar bewerkbaar tekenwerk moeten worden uitgewerkt.
Van bestaande tekening of nieuwe opname
Een recente tekening kan een goed vertrekpunt zijn. Met foto's, wijzigingen en ontbrekende maten erbij kan worden beoordeeld of de bron bruikbaar is voor het gewenste resultaat.
Is de indeling veranderd of ontbreekt een betrouwbare onderlegger? Dan kan een gerichte opname nodig zijn. Bij meerdere ruimten of een complex bestaand pand kan een 3D-gebouwopname de relevante ruimtelijke bron leveren.
Een schets kan helpen bij de eerste beoordeling. Een aangeleverde afbeelding simpelweg overtrekken maakt de maten niet betrouwbaarder. Onbekende delen moeten eerst worden uitgezocht of herkenbaar blijven.
- Bestaande bron
- Tekening, schets of model met datum, schaal en bekende wijzigingen.
- Te tonen situatie
- Huidige indeling, een ontwerp of een presentatievoorstel; niet onbedoeld door elkaar.
- Relevante inhoud
- Bouwlagen, ruimten, toegangen, openingen, labels en benodigde maten.
- Gebruik en bestanden
- Bijvoorbeeld een leesbare PDF, een presentatieafbeelding of nader bepaald CAD-lijnwerk.
Maatvoering en oppervlakte zijn verschillende vragen
Een lengte op een tekening vertelt niet automatisch hoeveel gebruiksoppervlakte een pand heeft. Ook een fraai 3D-beeld is geen onderbouwing voor een officiële oppervlakteopgave.
NEN 2580 gaat over het bepalen van oppervlakten en inhouden van gebouwen. Voor zo'n vraag horen de meetgrondslag, opname en rapportage expliciet bij de opdracht. Laat een verkoop- of verhuurclaim niet afhangen van een illustratieve meubelindeling.
Wat betekenen de maten?
Leg vast welke lengten nodig zijn, waarop ze zijn gebaseerd en voor welk gebruik ze worden gecontroleerd. Buitenmaten, binnenmaten en maatvoering voor een specifiek onderdeel zijn niet uitwisselbaar.
Waar houdt de plattegrond op?
Een presentatieplattegrond is geen constructieberekening, technisch uitvoeringspakket of automatische vergunningstekening. Als zo'n vervolg nodig is, moet de inhoud en verantwoordelijkheid daarvoor apart worden bepaald.
Van aanvraag tot overzichtelijke plattegrond
Een korte uitvraag vooraf voorkomt dat je een verzorgd beeld krijgt dat net niet de juiste situatie, informatie of bestandsvorm bevat.
Wat moet de ontvanger begrijpen?
Je deelt het pand, de beschikbare informatie en de toepassing. We bepalen welke bouwlagen, ruimten en details in beeld moeten en of de bron daarvoor voldoende is.
Eerst de inhoud, daarna de afwerking
De indeling en relevante labels worden uitgewerkt. Ontbrekende gegevens en interpretatiepunten komen naar voren voordat de presentatie verder wordt afgewerkt.
Klaar voor het gekozen kanaal
De 2D- of 3D-uitwerking krijgt de afgesproken bestandsvorm en resolutie. Bij bewerkbaar tekenwerk horen ook eenheden, versie en overdrachtsafspraken.
Wat kost een plattegrond laten maken?
De kosten hangen af van de bron, het aantal bouwlagen en de gewenste uitwerking. Een recente onderlegger netjes uitwerken is een andere opdracht dan een locatie opnemen en meerdere verdiepingen opnieuw tekenen.
Ook de keuze voor 3D, illustratieve inrichting, aanvullende maten en correctierondes telt mee. Vraag om een voorstel dat opname, uitwerking en oplevering herkenbaar maakt. Voor de opnamekant helpt de gids over 3D-scan kosten bij het voorbereiden van je vraag.
- Locatie en aantal relevante bouwlagen.
- Beschikbare tekeningen, schetsen en foto's.
- Huidige situatie of voorgenomen indeling.
- 2D, 3D, maatvoering en eventuele inrichting.
- Presentatiekanaal of ontvanger van het tekenwerk.
- Gewenste bestanden, planning en correctierondes.
Veelgestelde vragen over plattegronden
Kan een plattegrond vanaf een oude bouwtekening worden gemaakt?
Dat kan een vertrekpunt zijn, als duidelijk is welke delen nog actueel zijn. Stuur bekende verbouwingen en recente foto's mee. Bij onduidelijke of ontbrekende maten kan aanvullende informatie of een opname nodig zijn.
Kan ik zowel een 2D- als een 3D-plattegrond ontvangen?
Ja, de gewenste combinatie kan in de opdracht worden opgenomen. De 2D-versie geeft een leesbaar overzicht; de 3D-uitwerking maakt de ruimtelijke samenhang zichtbaar. Bepaal vooraf of inrichting en materialen illustratief of gebaseerd op de huidige situatie moeten zijn.
Zit een NEN 2580-meetrapport er standaard bij?
Nee. Een presentatieplattegrond en een oppervlaktemeting met rapport zijn verschillende resultaten. Is een oppervlakteopgave nodig, vermeld dat dan vooraf zodat de meetgrondslag, opname en rapportage kunnen worden bepaald.
Kan de plattegrond ook als CAD-bestand worden geleverd?
Bewerkbaar lijnwerk kan onderdeel zijn van de tekenopdracht. Geef de software, het gewenste formaat en de benodigde details door. Een afbeelding of PDF is niet automatisch hetzelfde als gestructureerd CAD-tekenwerk.
Zijn de meubels in een 3D-plattegrond altijd de echte meubels?
Nee. Eenvoudige inrichting kan de schaal en functie van ruimten verduidelijken. Wil je specifieke bestaande meubels of een bepaald interieur tonen, lever daar dan referenties voor aan. Een indelingssuggestie moet als zodanig herkenbaar blijven.
