Een brug, gemaal of projectlocatie digitaal vastleggen? Geef je team de ruimtelijke context voor schouw, werkvoorbereiding en onderhoud.

Bespreek je infra-opname Welke output past?

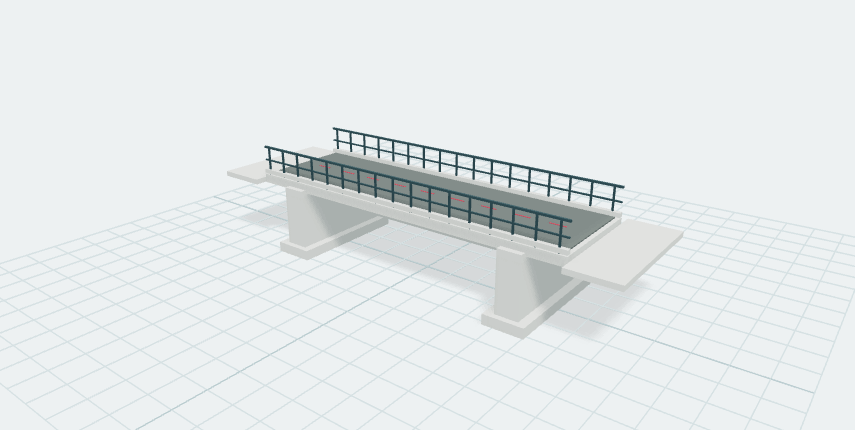

Eigen schematische brugdemonstratie, geen klantproject of meetdata.

Civiele objecten en installatiesVan locatiebeeld tot bruikbare dataOpname en vervolgwerk in samenhang

Eén ruimtelijk vertrekpunt

Breng het object terug in het projectoverleg

Losse foto's en oude tekeningen laten niet altijd zien hoe onderdelen zich tot elkaar verhouden. Een 3D infra scan geeft het team een gedeelde ruimtelijke basis om een locatie te bekijken en vervolgwerk voor te bereiden.

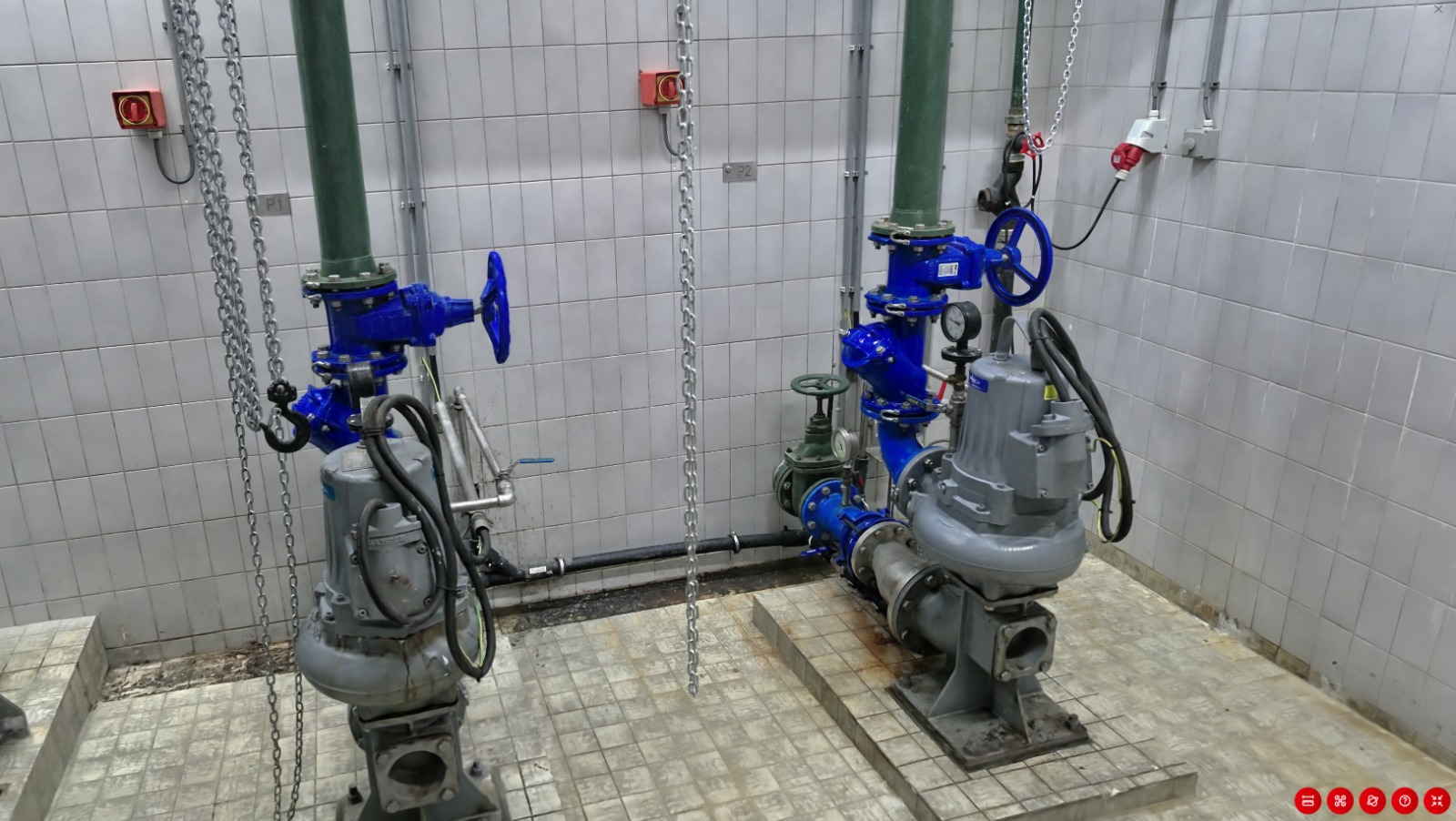

Denk aan een brug, sluis, kademuur, gemaal, technische ruimte of een afgebakend werkterrein. Welke delen en details nodig zijn, volgt uit het project: een digitale schouw vraagt iets anders dan een geometrische ondergrond voor engineering.

01 / Voorbereiding

Een digitale schouw

Laat betrokken partijen de vastgelegde situatie terugbekijken. Bespreek bereikbaarheid, aansluitingen en werkzones met dezelfde context. Een online aanzicht vervangt niet de locatiecontrole die voor het werk nodig blijft.

02 / Renovatie

Geometrie voor vervolgwerk

Leg de relevante oppervlakken vast als basis voor gerichte verwerking. Stem referentie, dekking en controle vooraf af met degene die de data voor ontwerp of engineering gebruikt.

03 / Onderhoud

Documentatie op de juiste plek

Verbind visuele context aan het object of bouwdeel waarover je overlegt. Voor vastgelegde aandachtspunten blijven datum, locatie, bron en eventuele deskundige beoordeling afzonderlijke gegevens.

Niet iedere gebruiker heeft dezelfde bestanden nodig

Kies de output bij het werk dat volgt

Een beheerder die de locatie wil terugzien, heeft andere informatie nodig dan een tekenaar die geometrie moet verwerken. Een zware puntenwolk is voor de ene gebruiker de juiste basis en voor de andere vooral een onpraktisch bestand.

Beschrijf daarom wie ermee verdergaat, in welke software en met welke eisen. De opname en verwerking worden daarop afgestemd. Een visuele omgeving is geen garantie op technische maatvoering voor iedere toepassing.

De brugdemonstratie maakt weergaven zichtbaar, geen echte meetnauwkeurigheid. Een brugdek weglaten toont het model van onderen; een opname kijkt niet door gesloten constructies heen.

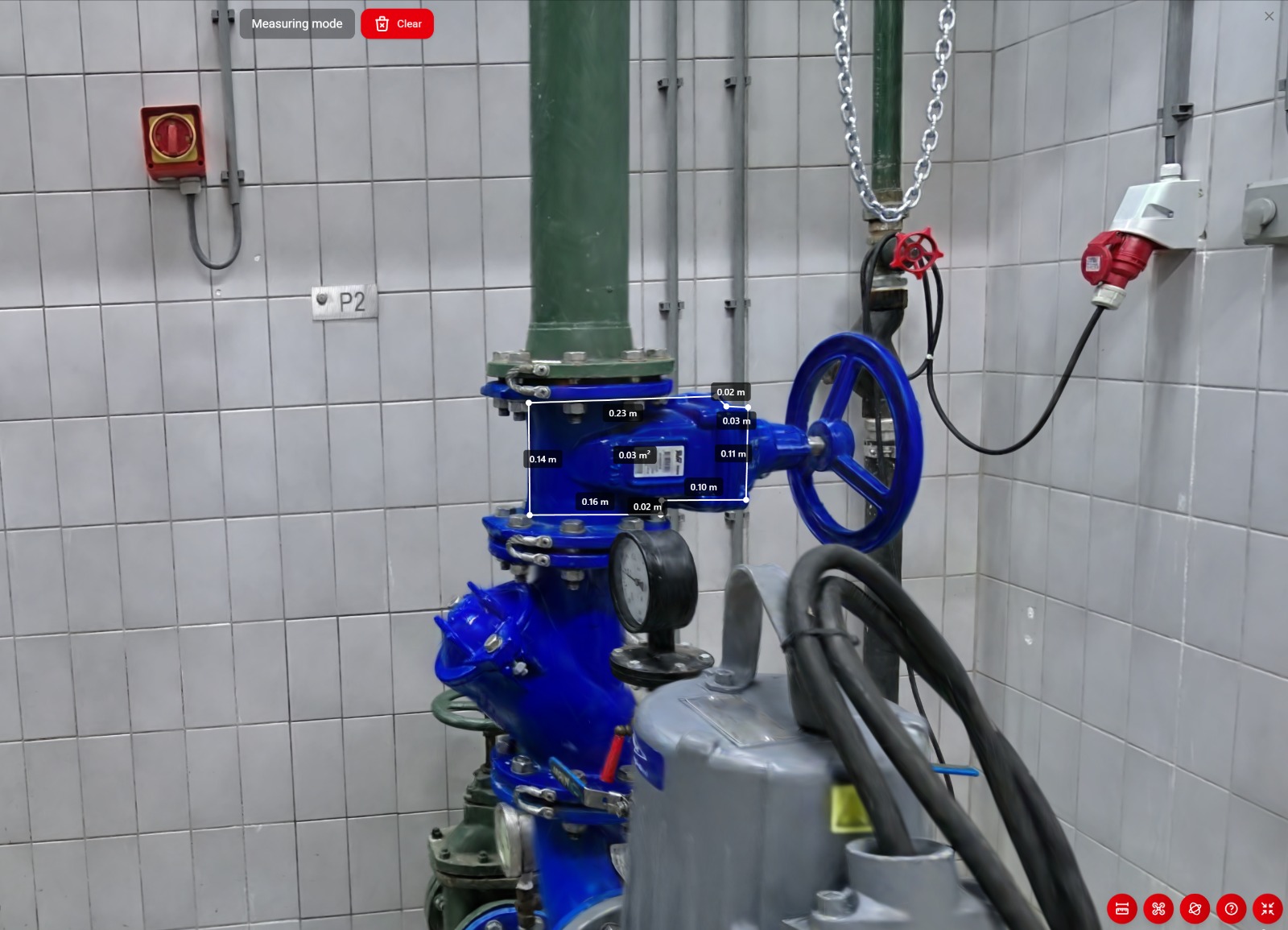

Online ruimtelijke context: Een toegankelijke weergave voor schouw en projectoverleg. Als annotaties, documenten of meetfuncties nodig zijn, worden die samen met toegang, hosting en beheer opgenomen in de opdracht.
Puntenwolk: Opgenomen geometrische data voor geschikte vervolgsoftware. Spreek bestandstype, coördinatenstelsel, uitsnede, dekking en kwaliteitscontrole af; kies de benodigde dichtheid op basis van de taak.
Gerichte teken- of modeluitwerking: Relevante onderdelen kunnen verder worden uitgewerkt naar tekeningen of een model. Benoem de objecten, informatie en bestanden die je werkelijk nodig hebt. CAD of BIM is een extra uitwerking, geen vanzelfsprekend scanbijproduct.
Overdrachtsinformatie: Maak herkenbaar wanneer de situatie is opgenomen, welke delen ontbreken en welke aannames zijn gebruikt. Zo blijft duidelijk wat de dataset wel en niet ondersteunt.

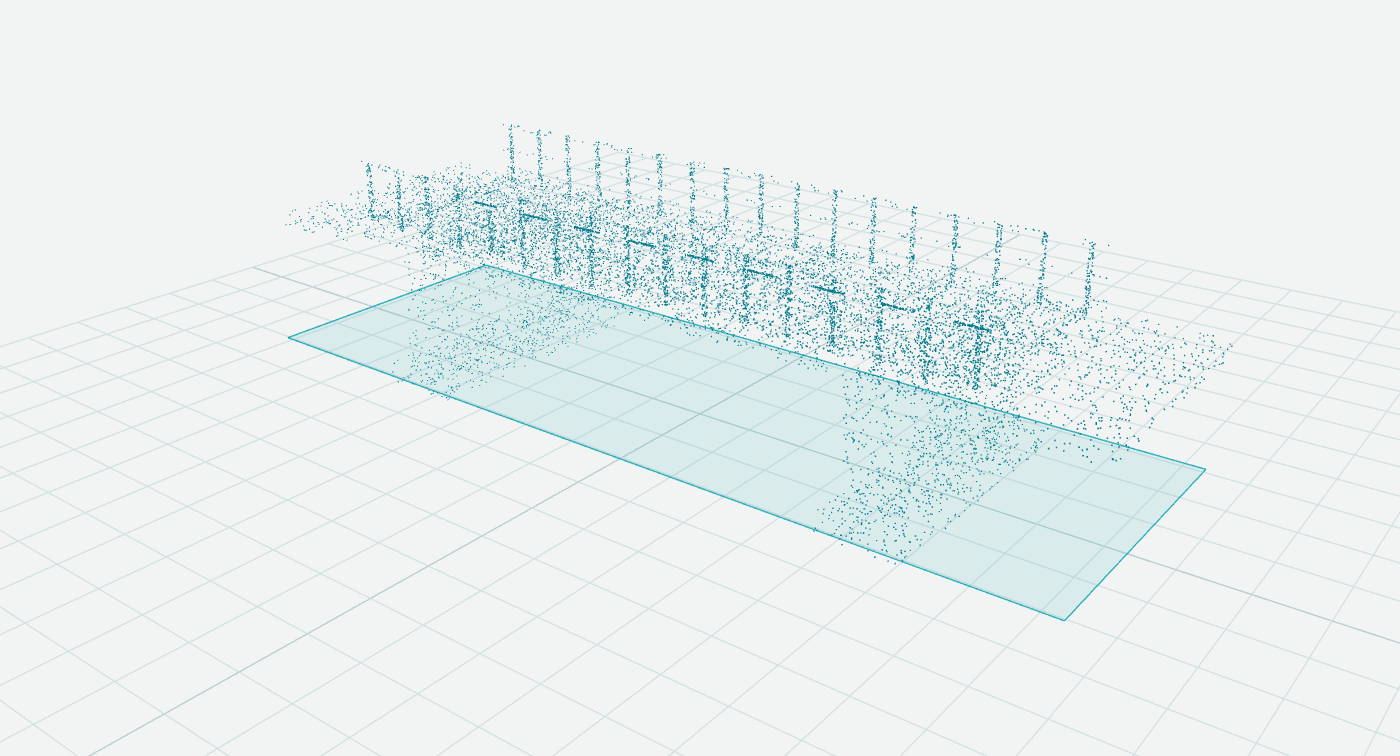

Puntenwolk van de eigen schematische brug met dek, steunpunten en leuningen — **Brugvorm vastgelegd als ruimtelijke punten**Synthetisch voorbeeld, geen echte brugscan

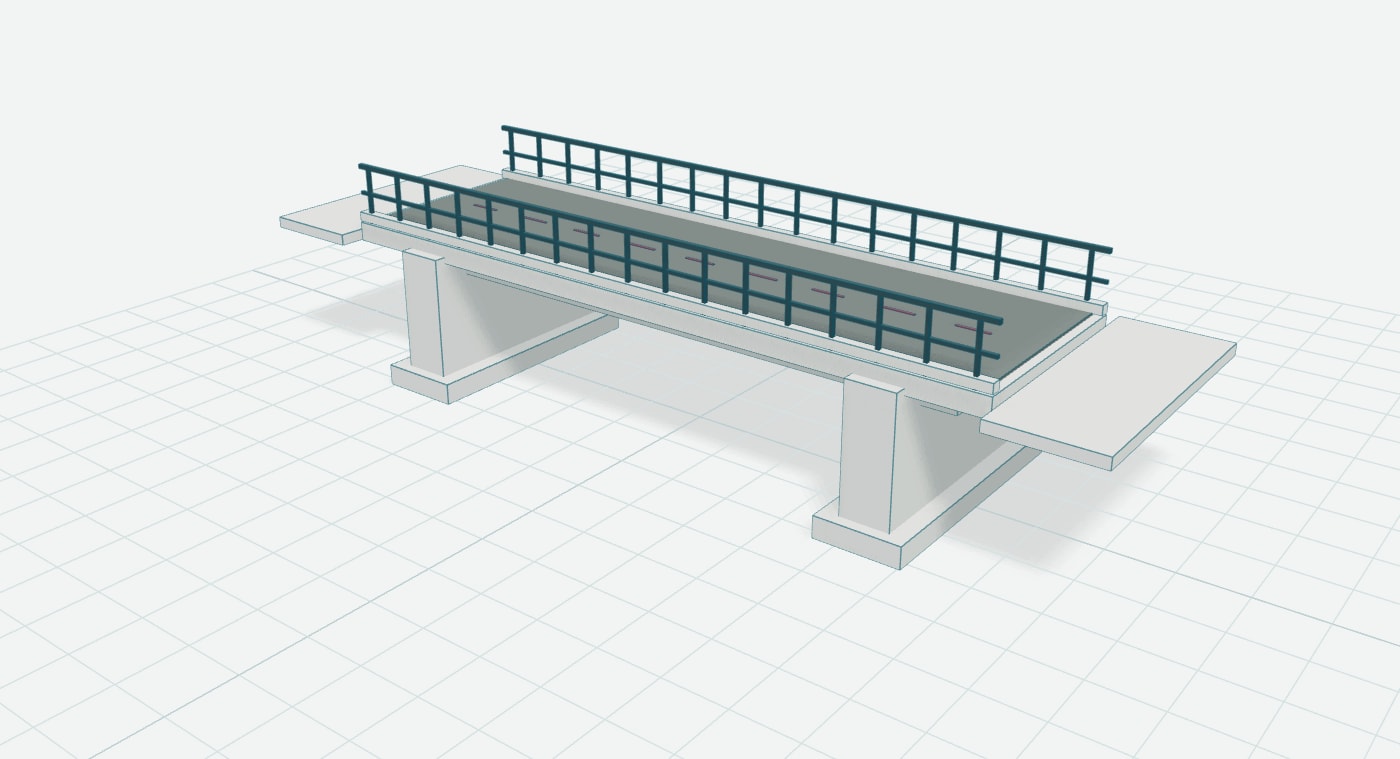

Dezelfde voorbeeldbrug als oppervlaktemodel met herkenbaar dek, steunpunten en hekwerk — **Een modelweergave van hetzelfde voorbeeld**Geen constructieve beoordeling

Toegang en veiligheid bepalen mede de aanpak

Infrastructuur vraagt voorbereiding op de locatie. Verkeer, water, installaties, hoogte en bedrijfsactiviteiten kunnen invloed hebben op waar en wanneer een opname mogelijk is.

De objecten, werkgrenzen en bereikbare zijden
Toestemming, terreinbegeleiding en veiligheidsvoorwaarden
Bezetting, verkeerssituatie en beschikbare opnamemomenten
Belangrijke referentiepunten of eisen van het vervolgteam
Gevoelige informatie en wie toegang tot de opname krijgt

Wat valt buiten een zichtbare opname?

Afscherming en onbereikbare delen kunnen gaten in de dekking geven. Binnenwerk, ondergrondse leidingen en delen onder water zijn niet automatisch onderdeel van een 3D-opname van de zichtbare omgeving.

Ook inspectie en meting zijn niet hetzelfde. Een scan kan een deskundige helpen terugkijken, maar verklaart niet zelfstandig de technische staat of veiligheid van een constructie. Benodigde aanvullende methoden en beoordelingen moeten bij de projectvraag passen.

Voor een opname van alleen een pand of binnenruimtes is 3D gebouw scannen een betere ingang. Een praktische uitvraag voor een infra-opname vind je in onze voorbereidingsgids voor 3D infrascans.

Van momentopname naar actueel gebruik

Een digital twin voor infrastructuur vraagt meer dan een scan

Een opname kan de ruimtelijke basis worden voor een beheeromgeving. Maar pas met een doel, actuele objectinformatie en duidelijke werkprocessen krijgt die omgeving betekenis in het dagelijkse beheer.

Bepaal welke objecten je volgt, welke systemen de bron blijven en wie documenten en wijzigingen onderhoudt. Een verzameling bestanden of een fraai model is niet automatisch een werkende digitale tweeling.

Begin met een herkenbare beheerhandeling

Bijvoorbeeld een werkvoorbereider die een bouwdeel terugzoekt, een tekening erbij opent en een aandachtspunt overdraagt. Werk die route eerst uit voor een afgebakend object.

Leg het bijhouden vast

Nieuwe ingrepen, revisies en opnamedatums moeten herleidbaar blijven. Zonder die afspraken veroudert ook een gedetailleerde digitale omgeving.

Een projectvoorstel, geen losse scantijd

Wat kost een 3D infra scan?

Dat hangt af van het object, de toegang en vooral de gewenste uitkomst. Een visuele schouw, een meetkundige dataset en uitgewerkte technische tekeningen vragen verschillende werkzaamheden.

Deel de locatie, een korte objectomschrijving en het doel. Voeg beschikbare tekeningen of foto's toe en noem de gewenste planning. We beoordelen dan de samenhang tussen opname, verwerking en overdracht.

Vraag een infra-voorstel aan

Locatie en dekkingAantal objecten, omvang, complexiteit en de bereikbare delen die nodig zijn voor je vraag.
Voorbereiding op locatieToegang, veiligheidsmaatregelen, beschikbare vensters en eventuele fasering.
Data en controleBenodigde referentie, detail, registratie en de controle die past bij het vervolggebruik.
Uitwerking en beheerAlleen data, een gedeelde viewer of aanvullende tekeningen en modellen. Ook hosting, rechten en onderhoud horen in de begroting als die nodig zijn.

Veelgestelde vragen over infra-opnames

Kan een scan een fysieke inspectie vervangen?

Niet automatisch. De opname geeft visuele en eventueel geometrische informatie. Of een fysieke inspectie, aanvullend onderzoek of een voorgeschreven beoordelingsmethode nodig blijft, hangt af van de inspectievraag. Voor technische conclusies is de juiste deskundigheid vereist.

Wordt de data in RD/NAP opgeleverd?

Dat is een projecteis die vooraf expliciet moet worden vastgelegd en bevestigd. De benodigde referentie en controle verschillen per toepassing. Neem bestaande meetpunten en de eisen van je opdrachtgever mee in de uitvraag; ga niet uit van automatische georeferentie.

Kunnen we onze bestaande tekeningen en rapporten gebruiken?

Ja, ze kunnen helpen bij de voorbereiding en de gewenste overdracht. Geef aan welke informatie actueel is en wat nog moet worden gecontroleerd. Voor koppeling aan een online omgeving worden toegang, structuur en beheer apart ingericht.

Is de hele constructie zichtbaar in de scan?

Alleen opgenomen, bereikbare delen zijn daadwerkelijk vastgelegd. Afgeschermde oppervlakken, water en gesloten constructies kunnen extra methoden of aparte toegang vragen. De dekking en ontbrekende delen moeten herkenbaar zijn bij oplevering.

Kunnen meerdere objecten in een traject worden opgenomen?

Ja. Maak per object duidelijk wat het doel en de benodigde output zijn. Een consistente naamgeving en opleverstructuur helpen bij een reeks locaties. Begin eventueel met een representatief object om de werkwijze te toetsen.
